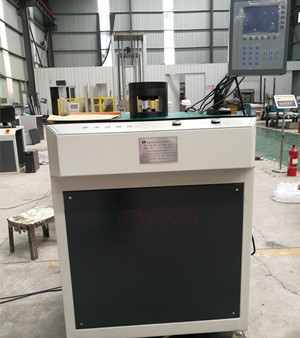

數顯杯突試驗機是用來對金屬薄板和帶材進行拉伸性工藝試驗的設備。主要檢驗金屬薄板和帶材在試驗過程中的塑性變形性能也可以測定金屬薄板脹形性能指標。配置相應的模具可進行相應的金屬薄板成型試驗。對于金屬薄板沖壓成形過程中抵抗破裂的能力進行檢測。
杯突試驗，即用一定規格的鋼球或球狀沖頭，當試樣周邊施加有一定夾緊力的壓力時，鋼球或球狀沖頭向試樣施加壓力，直到試樣產生穿透裂縫為止，此時沖頭壓入深度,即為被試板材的杯突值IE,此杯突值用來判斷材料的塑性變形性能。
杯突試驗機首次使用說明：
一、試驗機的工作條件：
（1） 于室內溫度15～30℃范圍內；相對濕度不大于80%；
（2） 在平整的地面或室內進行試驗操作；
（3） 在無環境干擾或震動的環境中使用；
（4） 電源頻率須在50Hz。
二、試驗前的準備：
（1） 檢查周?chē)h(huán)境和電源、電壓是否滿足試驗機正常工作條件，電源插座接地端要求接地良好；
（2） 數顯式板材成型試驗機在打開包裝前，首先檢查包裝箱是否完好。
（3） 把試驗機置于堅固的地面或室內，加注46#抗磨液壓油。
（4） 鏈接三線四線電源，打開主機總開關，初次使用應預熱1分鐘以上，按夾緊按鈕，夾緊裝置應有上升動作，否則應改變電源的相序。
三、杯突試驗機操作說明：
（1） 首先接通數顯裝置的電源并預熱一分鐘。
（2） 推上主機左側面板的空氣開關，這時主機已進入通電狀態。
（3） 將制備好的試樣涂以潤滑脂，放入夾緊裝置內，然后按下“夾緊”按鈕，該按鈕為自鎖按鈕，這時墊模上升試樣被夾緊（夾緊力的大小在出廠時已調整好，用戶不必再調整），（4）點擊“開始”按鈕，試驗將自動進行。
（5）在沖頭接觸試樣前的空行程期間，為設定的移動速度，此速度出廠時已調好，當沖頭接觸試樣時，沖頭移動速度將自動轉變?yōu)樵囼?yàn)速度。
（6）當試樣被頂破后，沖頭將自動返回初始位置。注意：在沖頭自動復位完成前的過程中，不要進行任何操作，待沖頭復位完成后。先按一下自鎖的“夾緊”按鈕使其彈起，杯突值在液晶屏幕上即可顯示出來，然后再按紅色的“松開”按鈕使墊模下降，一般情況約下降30mm即完成一次杯突試驗。
（7） 當沖頭在上升或下降至其極限位置時，安裝在內部的行程開關會使其自動停，這種情況發生時應首先點擊反方向按鈕，如沖頭下降時限位停止，應先點“上升”后，使其限位脫離后，再按“停止”按鈕停止移動。
濟南眾標儀器是專業生產杯突試驗機廠家和板材成型試驗設備的廠家，生產的數顯杯突機嚴格遵循GB4156-2007《金屬材料薄板和薄帶埃里克森杯突試驗方法》及GB/T15825.1-15825.8--1995《金屬薄板成形性能與試驗方法》，該機已被廣泛用于大專院校的材料力學研究、材料生產企業質量檢測等機構。濟南眾標將歡迎各界用戶前來參觀指導！
|
