螺栓和螺釘?shù)染o固件的開發設計較重要的環節是質量管控，從進料到成品出貨有幾大關口，這幾大關口有不同的檢驗方式，例如外觀、硬度、扭矩、拉力、鹽霧、有害物質檢測等。其中，在力學性能的檢測上，用以測試緊固件抗拉強度的拉力試驗是必不可少的，以螺栓和螺釘為例，在GB/T 3098.1—2010《緊固件機械性能 螺栓、螺釘和螺柱》第9.2章中，對緊固件成品拉力試驗的設備、裝置、程序等進行了標準規定。下面眾標小編將根據標準介紹螺栓和螺釘?shù)目估瓘?qiáng)度測試方法。
1、適用范圍
本試驗適用于符合以下規定的緊固件∶
——頭部承載能力強于螺紋桿部的螺栓和螺釘;
——頭部承載能力強于無螺紋桿部的螺栓和螺釘;
——無螺紋桿徑大于或等于外螺紋基本中徑；
——螺栓和螺釘?shù)墓Q長度大于或等于2.5倍螺紋公稱直徑；
——螺紋長度大于或等于2倍螺紋公稱直徑；
——栓接結構螺栓螺紋長度小于2倍螺紋公稱直徑；
——螺柱的總長度大于或等于2.5倍螺紋公稱直徑；
——3 mm≤螺紋公稱直徑≤39 mm;
——所有性能等級。
2、試驗設備

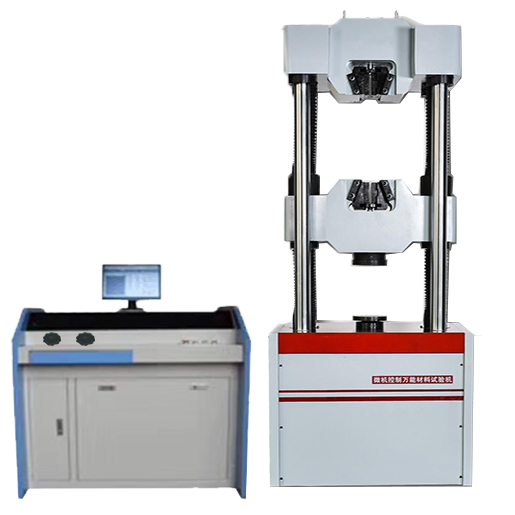

拉力試驗機應符合GB/T 16825. 1的規定。裝夾緊固件時，應避免斜拉，可使用自動定心裝置。濟南眾標微機控制電液伺服萬能試驗機可符合試驗需求。
濟南眾標微機控制電液伺服萬能試驗機具有結構緊湊、簡單易用等特點，可應用于較大載荷2000kN的金屬棒材、板材拉伸試驗，螺紋鋼拉伸試驗，高強螺栓、高硬度金屬材料的拉伸彎曲以及壓縮試驗。具有負荷、變形和位移三種控制方式并能實現平滑切換，可實現等速率負荷控制、等速率變形控制、等速率位移控制。
試驗軟件能實現自動采集、處理試驗數據，實時顯示試驗數據和應力-應變曲線、負荷-變形曲線、負荷-時間曲線等多種試驗曲線，可保存、輸出、打印用戶所需的試驗報告及數據。
相關標準：
-
GB/T 228.1-2010《金屬材料拉伸試驗第1部分：室溫試驗方法》
-
GB/T 2611-2007 《試驗機通用技術要求》
-
GB/T 16826-2008 《電液伺服萬能試驗機》
-
JJG 139-2014 《拉力、壓力和萬能試驗機》
-
GB/T 16825.1-2008 《靜力單軸試驗機的檢驗 第1部分:拉力和(或)壓力試驗機》
3、試驗裝置
根據標準規定，濟南眾標微機控制電液伺服萬能試驗機螺栓拉伸、保載及楔負荷夾具可滿足試驗要求。
本套夾具主要用于單、雙空間電液伺服萬能試驗機，適用于螺栓、螺釘及螺柱的拉伸、保載、楔負載（不包含螺柱）試驗；拆裝方便快捷，實驗的安全性能強。
滿足標準：
GB/T 3098.1 《緊固件機械性能 螺栓、螺釘和螺柱》中 9.1 螺栓和螺釘（不含螺柱）成品楔負載試驗，以及 9.2 為測定抗拉強度對緊固件成品的拉力試驗。
4、試驗程序
試件應為經尺寸等檢驗合格的緊固件。
螺栓和螺釘試件應按（圖2a和圖2b）所示擰入內螺紋夾具；對螺柱試件應擰入兩個內螺紋夾具，（見圖2c和圖2d）。螺紋有效旋合長度大于等于螺紋公稱直徑。未旋合螺紋的長度大于等于螺紋公稱直徑。
對帶短螺紋栓接結構用螺栓的拉力試驗，未旋合螺紋的長度小于螺紋公稱直徑,并應按GB/T 228的規定進行拉力試驗。試驗機夾頭的分離速率，不應超過25mm/min。拉力試驗應持續進行，直至斷裂。測量極限拉力荷載Fm。
5、試驗結果計算
|
